皆様こんにちは。


店長の福井でございます。


上の画像、DS3の３DのLEDテールアッセンブリーでございます。


残念なことに、どなたか割ってしまわれたのでしょうか？


工場のゴミ箱に捨てられておりました。


かわいそうに・・・。(´・ω・｀)


っと一瞬思ったのも束の間、


この中の構造がめっちゃ気になる・・・。


どーせすてるんだしぃ～、


分解しちゃいましょ～(*´∀｀*)

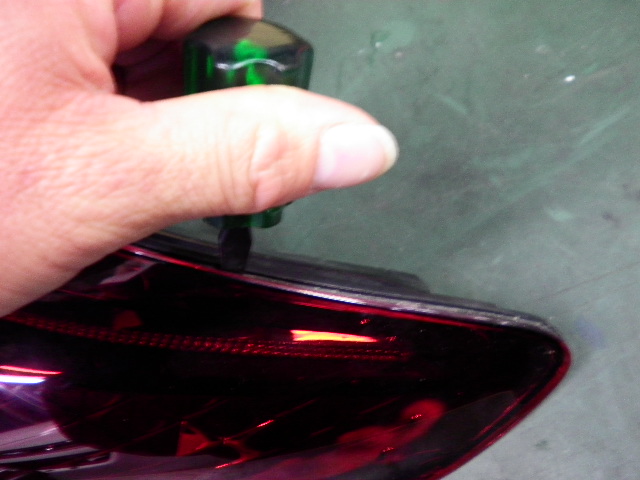

先ずは、レンズとユニットの隙間にマイナスドライバーを


つっこんでいきます。

レンズとユニットは接着剤？か何かで


張り付いているだけでした。


差し込んで少しひねると簡単に剥がれます。


しかし強力な部分もあれば、弱い部分もあり、


強力な部分はやはりレンズが割れてしまいました。


温めながらすると、上手くいったのでしょうか？


ま、割れても今回は関係ないので続行です。

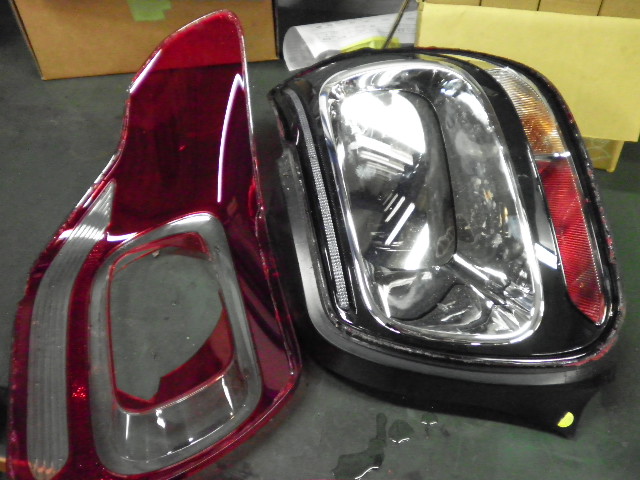

これがレンズとユニットが別れた状態です。


レンズは赤と透明の色分けとか、


すごい成形技術ですね。

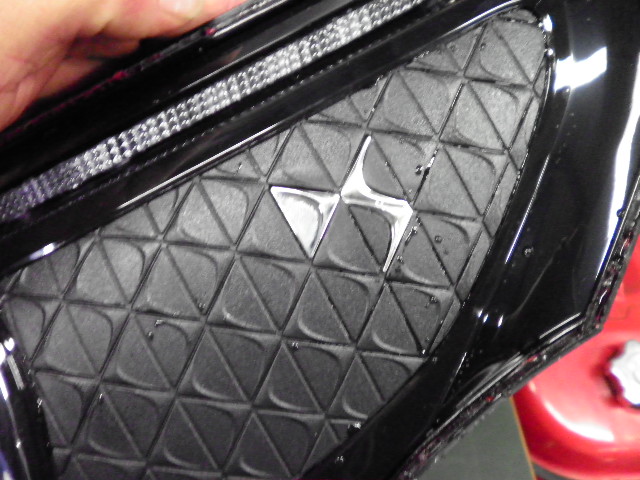

そしてサイドのDSロゴ。


この部分を触ったのは日本人で私だけでしょうか？


なんてしょ～もない事を考えながら、


分解作業は進みます。

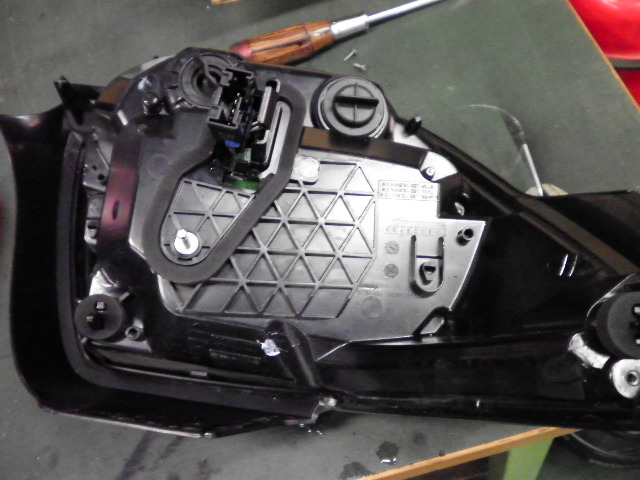

こちらはユニットの裏側です。

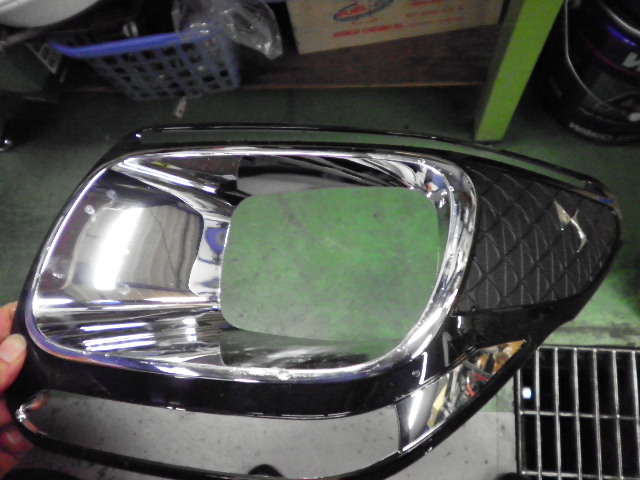

次は表面の粧飾版とユニットの分解です。


裏面には小さなトルクスネジで沢山止められております。


せっせと外していきますと、

ほら、取れました！


この時点で、「なんて凝った作り込みなんだ」と


感心します。

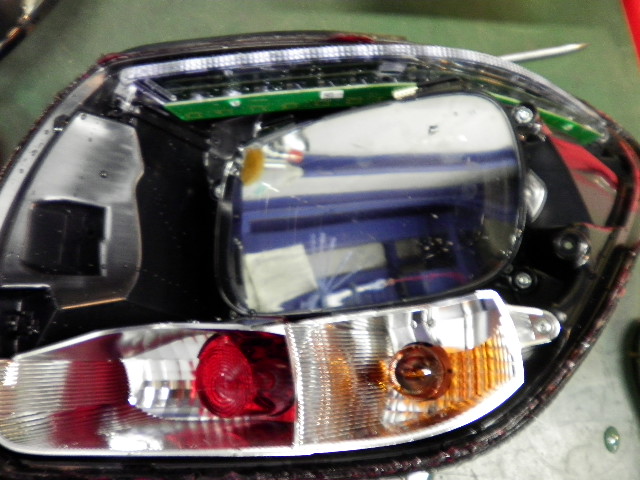

ユニットの方は、

上からストップランプのLED、


テールランプのLED,（鏡になってる所）


右下はウインカー、


左下はバックフォグ。

この鏡の中が気になるのです。


しかし、ここまでたどり着くのに


結構な部品を外しましたよ。


作った方、すごい！


それでは早速、

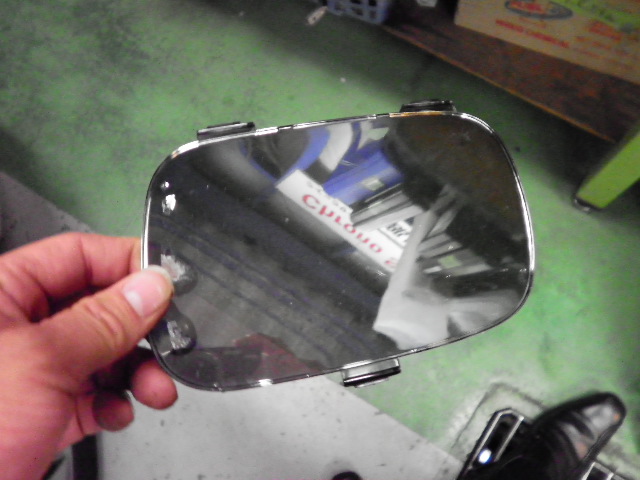

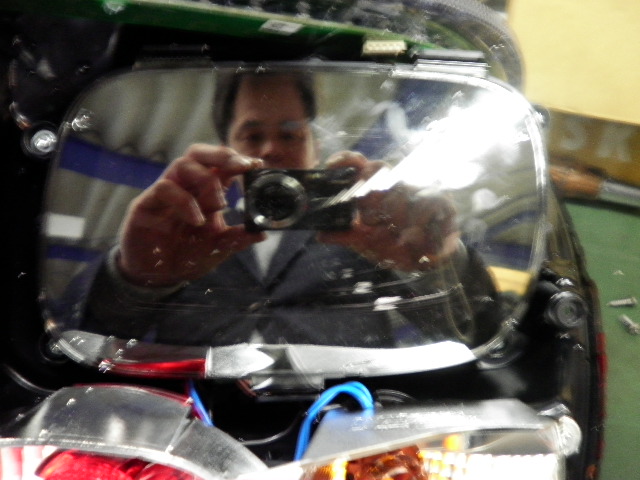

サングラスのようなレンズが外れました。


このレンズ、触ると鏡のようなコーティングが取れてしまいます。


中身の方は、


ようやくご対面。

LEDのリングの中央にまた鏡が。


お互いを反射させていたのですね！

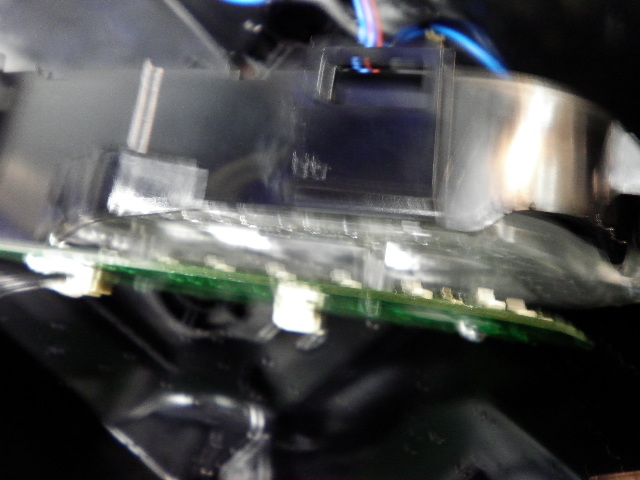

鏡の裏側です。


酷くピンボケ・・・。


すません。

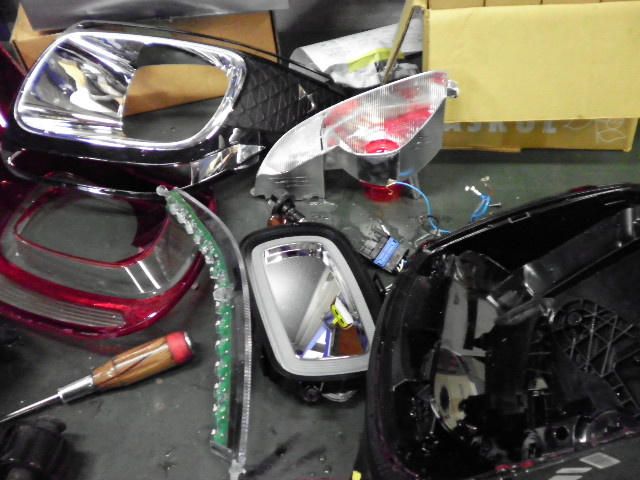

しかし、１つのテールランプで


これだけの部品構成はすごいですね。


びっくりです。


デザインの凝った上に、


こんなに沢山の部品が合体しておりますから、


さぞかし重たいのではと思われるでしょうが、


ぜんぜんそんなことはないのです。


めっちゃ軽いです。


日本車では考えられない程の部品点数。


レクサス車辺りですともっとすごいかもしれませんが、


Bセグメントの車でここまでの作り込みは


流石DS3です。


とても良い勉強になりました。
